Bešavna cijev
Naziv proizvoda: SMLS cijev, bešavna cijev od ugljičnog čelika, bešavne cijevi
(Od) vanjski: 13.7-610mm
Debljina zida: SCH10, SCH20, STD, SCH40, SCH60, XS, SCH80, SCH100,
SCH120, SCH160, XXS
CIVE završava:Obični krajevi ili natopljeni krajevi

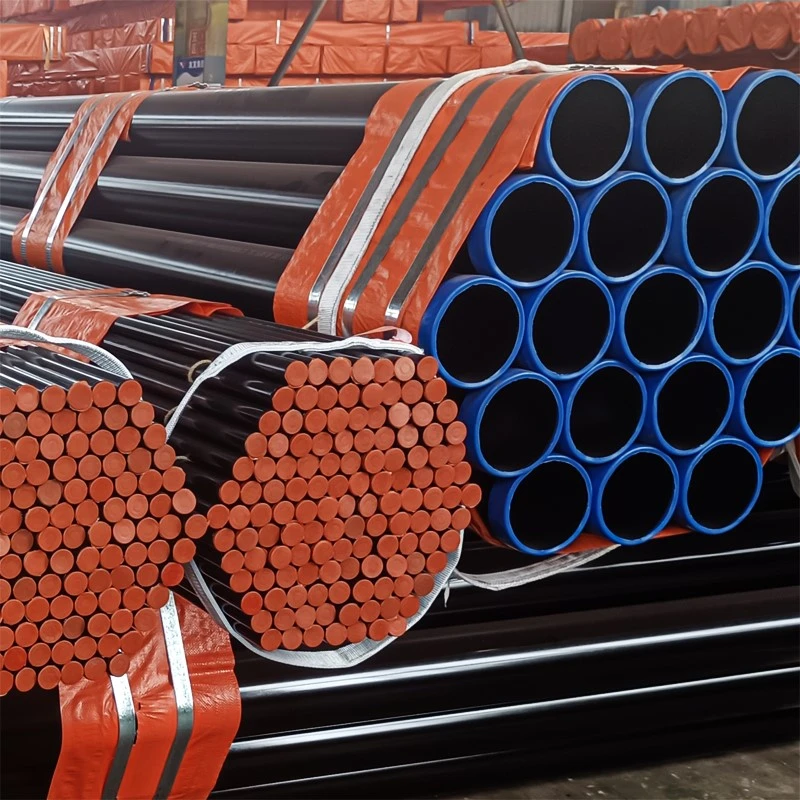

Površinski:Gola ili crna oslikana
Dužina: 2m ~ 12MTR
Standard: ASTM A53 / API 5L / ASTM A106 / GB8163-1999 / ASME B36.10M-1996.
Opis: Ugljične cijevi za bešavne čelične cijevi perforirane su od cijelog okruglog čelika, a čelične cijevi bez zavara na površini nazivaju se bešavne čelične cijevi.
Specifikacija bešavne cijevi od ugljičnog čelika
Kao jedan od najcjenjenijih proizvođača cijevi od ugljičnih čelika u Kini, pored sljedećih veličina, Youfa može prilagoditi proizvodnju većih bešavnih čeličnih cijevi prema specifičnim potrebama. Za više informacija o dimenzijama, molimKontaktirajte Youfaodmah.
| Dn | NB (inč) | Asme | Sch10 | Sch20 | Sch30 | Std | Sch40 | Sch60 | Xs | Sch80 | Sch100 | Sch120 | Sch140 | SCH160 | Xxs |
| (mm) | (mm) | (mm) | Mas | Mas | Mas | Mas | Mas | Mas | Mas | Mas | Mas | Mas | Mas | Mas | Mas |
| 15 | 1/2" | 21.3 | 2.11 | - | 2.41 | 2.77 | 2.77 | - | 3.73 | 3.73 | - | - | - | 4.78 | 7.47 |
| 20 | 3/4" | 26.7 | 2.11 | - | 2.41 | 2.87 | 2.87 | - | 3.91 | 3.91 | - | - | - | 5.56 | 7.82 |
| 25 | 1" | 33.4 | 2.77 | - | 2.9 | 3.38 | 3.38 | - | 4.55 | 4.55 | - | - | - | 6.35 | 9.09 |
| 32 | 1.1/4" | 42.2 | 2.77 | - | 2.97 | 3.56 | 3.56 | - | 4.85 | 4.85 | - | - | - | 6.35 | 9.7 |
| 40 | 1.1/2" | 48.3 | 2.77 | - | 3.18 | 3.68 | 3.68 | - | 5.08 | 5.08 | - | - | - | 7.14 | 10.15 |
| 50 | 2" | 60.3 | 2.77 | - | 3.18 | 3.91 | 3.91 | - | 5.54 | 5.54 | - | - | - | 8.74 | 11.07 |
| 65 | 2.1/2" | 73 | 3.05 | - | 4.78 | 5.16 | 5.16 | - | 7.01 | 7.01 | - | - | - | 9.53 | 14.02 |
| 80 | 3" | 88.9 | 3.05 | - | 4.78 | 5.49 | 5.49 | - | 7.62 | 7.62 | - | - | - | 11.13 | 15.25 |
| 90 | 3.1/2" | 101.6 | 3.05 | - | 4.78 | 5.74 | 5.74 | - | 8.08 | 8.08 | - | - | - | - | - |
| 100 | 4" | 114.3 | 3.05 | - | 4.78 | 6.02 | 6.02 | - | 8.56 | 8.56 | - | 11.13 | - | 13.49 | 17.12 |
| 125 | 5" | 141.3 | 3.4 | - | - | 6.55 | 6.55 | - | 9.53 | 9.53 | - | 12.7 | - | 15.88 | 19.05 |
| 150 | 6" | 168.3 | 3.4 | - | - | 7.11 | 7.11 | - | 10.97 | 10.97 | - | 14.27 | - | 18.26 | 21.95 |
| 200 | 8" | 219.1 | 3.76 | 6.35 | 7.04 | 8.18 | 8.18 | 10.31 | 12.7 | 12.7 | 15.09 | 18.26 | 20.62 | 23.01 | 22.23 |
| 250 | 10" | 273 | 4.19 | 6.35 | 7.8 | 9.27 | 9.27 | 12.7 | 12.7 | 15.09 | 18.26 | 21.44 | 25.4 | 28.58 | 25.4 |
| 300 | 12" | 323.8 | 4.57 | 6.35 | 8.38 | 9.53 | 10.31 | 14.27 | 12.7 | 17.48 | 21.44 | 25.4 | 28.58 | 33.32 | 25.4 |
| 350 | 14" | 355.6 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | 15.09 | 12.7 | 19.05 | 23.83 | 27.79 | 31.75 | 35.71 | - |
| 400 | 16" | 406.4 | 6.35 | 7.92 | 9.53 | 9.53 | 12.7 | 16.66 | 12.7 | 21.44 | 26.19 | 30.96 | 36.53 | 40.19 | - |
| 450 | 18" | 457.2 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.7 | 23.83 | 39.36 | 34.93 | 39.67 | 45.24 | - |
| 500 | 20" | 508 | 6.35 | 9.53 | 12.7 | 9.53 | 15.09 | 20.62 | 12.7 | 26.19 | 32.54 | 38.1 | 44.45 | 50.01 | - |
| 550 | 22" | 558.8 | 6.35 | 9.53 | 12.7 | 9.53 | - | 22.23 | 12.7 | 28.58 | 34.93 | 41.28 | 47.63 | 53.98 | - |
| 600 | 24" | 609.6 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 12.7 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | - |
bešavna čelična cijev standarda
 |
 |
 |
 |
 |
API 5L, ASTM A53 i A106
U pogledu kemijskog sastava, udio ugljika u ASTM A53 stupnju B i ASTM A106 stupanj B je relativno visok. U pogledu čvrstoće zatezanja i čvrstoće prinosa, ASTM A53 stupanj B je ekvivalent
Ukratko, ASTM A53 i ASTM A106 relativno su slični u pogledu kemijskog sastava i mehaničkih svojstava.API 5L ima različit kemijski sastav i mehaničke zahtjeve za izvedbu na temelju različitih čeličnih stupnjeva kako bi se zadovoljile različite potrebe za primjenom cjevovoda
| Standard | Razred | Kemijske komponente (%) | Mehanička svojstva | |||||
| C | Si | MN | P | S | Snaga zatezanja (MPA) | Snaga prinosa (MPA) | ||
| ASTM A53 | A | Manje od ili jednako 0,25 | - | Manje od ili jednako 0,95 | Manje od ili jednako 0,05 | Manje od ili jednako 0,06 | Veći ili jednak 330 | Veći ili jednak 205 |
| B | Manje od ili jednako 0,30 | - | Manje od ili jednako 1.2 | Manje od ili jednako 0,05 | Manje od ili jednako 0,06 | Veći ili jednak 415 | Veći ili jednak 240 | |
| ASTM A106 | A | Manje od ili jednako 0,30 | Veći ili jednak 0,10 | 0.29-1.06 | Manje od ili jednako 0,035 | Manje od ili jednako 0,035 | Veći ili jednak 415 | Veći ili jednak 240 |
| B | Manje od ili jednako 0,35 | Veći ili jednak 0,10 | 0.29-1.06 | Manje od ili jednako 0,035 | Manje od ili jednako 0,035 | Veći ili jednak 485 | Veći ili jednak 275 | |
| PI 5L PSL1 | A | 0.22 | - | 0.9 | 0.03 | 0.03 | Veći ili jednak 331 | Veći ili jednak 207 |
| B | 0.28 | - | 1.2 | 0.03 | 0.03 | Veći ili jednak 414 | Veći ili jednak 241 | |
| X42 | 0.28 | - | 1.3 | 0.03 | 0.03 | Veći ili jednak 414 | Veći ili jednak 290 | |
| X46 | 0.28 | - | 1.4 | 0.03 | 0.03 | Veći ili jednak 434 | Veći ili jednak 317 | |
| X52 | 0.28 | - | 1.4 | 0.03 | 0.03 | Veći ili jednak 455 | Veći ili jednak 359 | |
| X56 | 0.28 | - | 1.4 | 0.03 | 0.03 | Veći ili jednak 490 | Veći ili jednak 386 | |
| X60 | 0.28 | - | 1.4 | 0.03 | 0.03 | Veći ili jednak 517 | Veći ili jednak 448 | |
| X65 | 0.28 | - | 1.4 | 0.03 | 0.03 | Veći ili jednak 531 | Veći ili jednak 448 | |
| X70 | 0.28 | - | 1.4 | 0.03 | 0.03 | Veći ili jednak 565 | Veći ili jednak 483 | |
| API 5L PSL2 | B | 0.24 | - | 1.2 | 0.025 | 0.015 | Veći ili jednak 414 | Veći ili jednak 241 |
| X42 | 0.24 | - | 1.3 | 0.025 | 0.015 | Veći ili jednak 414 | Veći ili jednak 290 | |
| X46 | 0.24 | - | 1.4 | 0.025 | 0.015 | Veći ili jednak 434 | Veći ili jednak 317 | |
| X52 | 0.24 | - | 1.4 | 0.025 | 0.015 | Veći ili jednak 455 | Veći ili jednak 359 | |
| X56 | 0.24 | - | 1.4 | 0.025 | 0.015 | Veći ili jednak 490 | Veći ili jednak 386 | |
| X60 | 0.24 | - | 1.4 | 0.025 | 0.015 | Veći ili jednak 517 | Veći ili jednak 414 | |
| X65 | 0.24 | - | 1.4 | 0.025 | 0.015 | Veći ili jednak 531 | Veći ili jednak 448 | |
| X70 | 0.24 | - | 1.4 | 0.025 | 0.015 | Veći ili jednak 565 | Veći ili jednak 483 | |
| X80 | 0.24 | - | 1.4 | 0.025 | 0.015 | Veći ili jednak 621 | Veći ili jednak 552 | |
Bessažni postupak čelične cijevi
U procesu proizvodnje bešavnih cijevi od ugljičnih čelika treba napomenuti: sljedeće korake:
Grijanje:Osigurajte jednolično grijanje kako biste izbjegli lokalno pregrijavanje ili podsticanje praznog cijevi
Piercing:Pratite deformaciju praznog cijevi tijekom postupka probijanja kako biste spriječili probojne nedostatke poput pukotina i nabora.
Rolling:Bilo da se radi o vrućem kotrljanju ili hladnom kotrljanju, precizno kontroliraju parametre
Toplinska obrada:Odaberite odgovarajući postupak toplinske obrade (poput žarenja, normalizacije, gašenja, temperiranja itd.) I strogo kontrolirajte parametre poput temperature, vremena i brzine hlađenja.
 |
 |
 |
Bešavno pakiranje i utovar na čeličnoj cijevi
 |
 |
 |
 |
 |
Nepropusni proizvodi od čeličnih cijevi
